BIRCOhydropoint® 400

BIRCOhydropoint® 400 combine un séparateur hydrodynamique avec un niveau de filtration. Il est facile à contrôler et à nettoyer.

Caractérisques

Purification des écoulements d'eau de pluie provenant de toits, de surfaces métalliques et de zones de circulation
Système enterré (dans le sol ou dans un réservoir)
Faible perte de hauteur
Contrôle et entretien facile
Matériau filtrant dans une cartouche interchangeable
Intervalle de remplacement des cartouches tous les 3 à 5 ans
Convient pour les écoulements de toitures métalliques (agrément de l'office fédéral pour l'environnement)

Caractéristiques techniques

Diamètre de l'installation : seulement 400 mm
Perte de hauteur entre l'entrée et la sortie : 25 cm
Débit maximal : 7 l/s
Capacité de filtration : 2 l/s

Principe de fonctionnement

1 L'eau de pluie arrive dans le système par la conduite d'arrivée.

2 Séparateur hydrodynamique : ici, la sédimentation des particules (en particulier la fraction sableuse) a lieu vers le bas en raison de courants secondaires dans un régime d'écoulement radial.

3 Ces particules sont collectées par une ouverture dans la partie inférieure du puits de nettoyage dans un débourbeur qui peut être retiré pour le nettoyage et vidé par une bouche d'évacuation.

4 La cartouche filtrante se trouve au centre de la cuve de nettoyage ; cet élément permet de filtrer les matières fines par un procédé à flux ascendant. La cartouche est facilement remplaçable.

5 Tube de trop-plein et trop-plein de secours.

6 Écoulement de l'eau épurée dans un canal d'eaux pluviales, une rigole ou un système d'infiltration.

Système simple

Système multiple

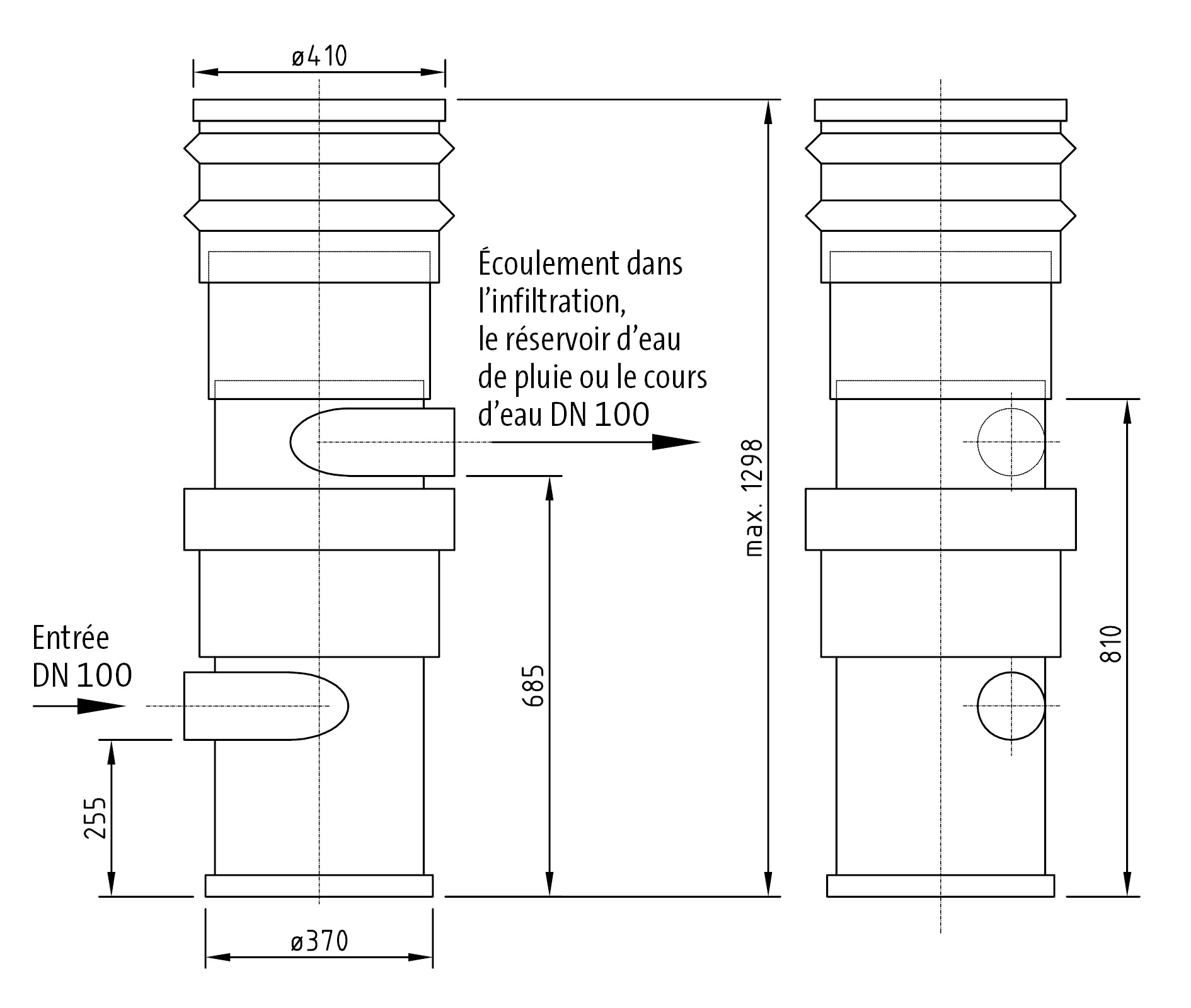

Schéma du système

(Conception spécifique à l'objet par le bureau d'études BIRCO)

Comment fonctionne le système de filtration ?

Le filtre BIRCOhydropoint® fonctionne selon un procédé de flux ascendant, de sorte qu'il n'y a pratiquement pas de différence de hauteur entre l'entrée et la sortie. L'eau épurée présente une excellente qualité d'eau. Dans le puits de filtration, l'eau de pluie est épurée par sédimentation, adsorption, filtration et précipitation chimique. Pour ce faire, la conduite de base entrante est d'abord dirigée vers la partie inférieure du puits à l'aide d'une chute. L'eau de pluie est ensuite introduite tangentiellement dans le séparateur hydrodynamique. Il provoque la sédimentation des particules dans un régime d'écoulement radial caractérisé par des courants secondaires. Sous l'effet du séparateur, les particules atteignent le débourbeur à écoulement ralenti placé sous la trémie du séparateur. Au-dessus du compartiment du séparateur se trouve la cartouche filtrante qui couvre le diamètre complet du boîtier. Elle est traversée par un courant ascendant.

BIRCOhydropoint® 400

Description	Profondeur de pose min.	Diamètre	Poids	Qmax (2)	Surface de raccordement	N° d'article
BIRCOhydropoint® 400 heavy traffic	1180 mm	400 mm	47,5 kg	1,0 l/s	100 m²	605502
BIRCOhydropoint® 400 metal	1180 mm	400 mm	47,5 kg	1,3 l/s	130 m²	605503

Dans les zones de circulation, le BIRCOhydropoint® 400 doit être installé dans un regard. Sinon, la pose dans le sol (surface praticable) est possible.
²) Débit conforme à l'homologation DIBt.
Hauteurs spéciales sur demande.
