BIRCOhydroshark | Le système de sédimentation des eaux de surface
Caractéristiques

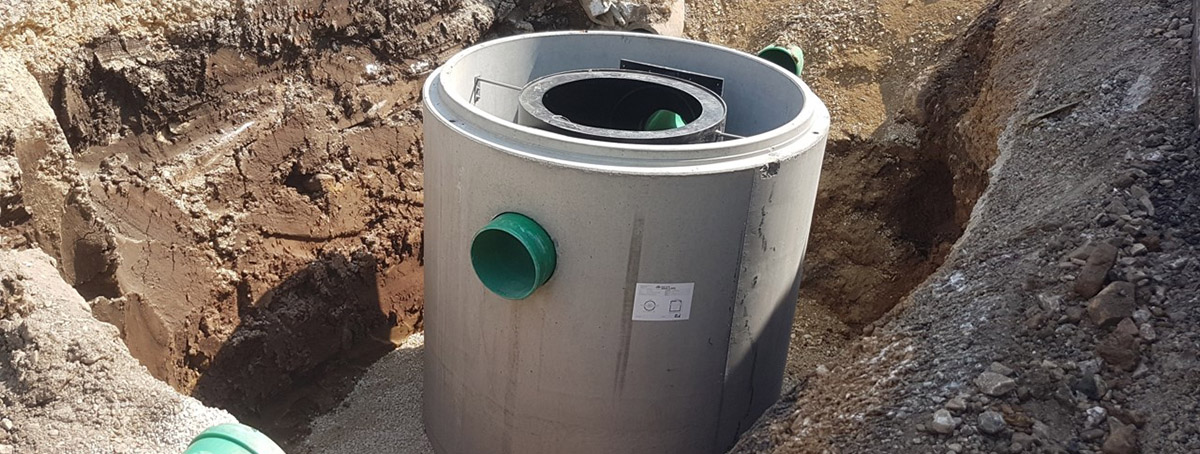

- Installation de sédimentation compacte livrée dans un regard béton
- Disponible en 6 dimensions différentes
- Séparateur hydrodynamique
- Élimination des matières solides (EMS) par traitement physique
- Pas de différence de hauteur entre l'entrée et la sortie
- Installation sous des zones de circulation
- Contrôle et entretien faciles
- Surface raccordable jusqu'à 22.500 m², selon le système utilisé et la charge polluante
Système certifié pour une planification rapide
- Classification possible dans les directives DWA-M 153 ou DWA-A 102
- Détermination des valeurs de débit selon ATV-DVWK-M 153
- Prévention de la remobilisation testée conformément à la méthode de contrôle DIBt
- Fonction du séparateur de flux
- Fonction de rétention d'huile établie selon la norme DIN 858-1
- Testé IKT selon le décret de séparation NRW (liste LANUV)
- Hydraulique maximale testée à Qmax tuyau d'arrivée
BIRCOhydroshark | Détails
Éléments préfabriqués en béton produits selon la norme DIN V 4034 (1ère partie).
Intervalles d'entretien de 1 à 5 ans en fonction de la surface raccordée et de la charge polluante.

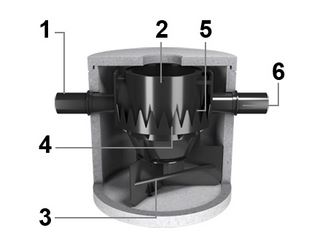

Principe de fonctionnement
Le BIRCOhydroshark est un système de traitement des eaux pluviales basé sur le principe de la séparation hydrodynamique.
- L'eau s'écoule de manière tangentielle au centre du séparateur hydrodynamique.
- Les matières solides se déposent vers le bas, les matières flottantes restent à la surface de l'eau.
- Les matières solides sont collectées dans le débourbeur, qui est séparé hydrauliquement de la chambre de traitement par des brise-flux et une grille, de sorte qu'il n'y a pas de reprise.
- L'eau monte constamment et régulièrement le long des parois latérales.
- L'eau épurée est collectée dans un espace annulaire via un déversoir à créneaux, puis transportée vers la sortie.
- Écoulement de l'eau épurée dans un canal d'eau de pluie, une rigole ou un système d'infiltration.
Grille de sécurité
Grille de sécurité
Boucle de câble pour ouvrir la grille de sécurité
Processus d'ouverture de la grille de sécurité pour accéder au compartiment contenant les boues (nettoyage/aspiration et entretien)
Fixation à la structure du regard
Entrée tangentielle

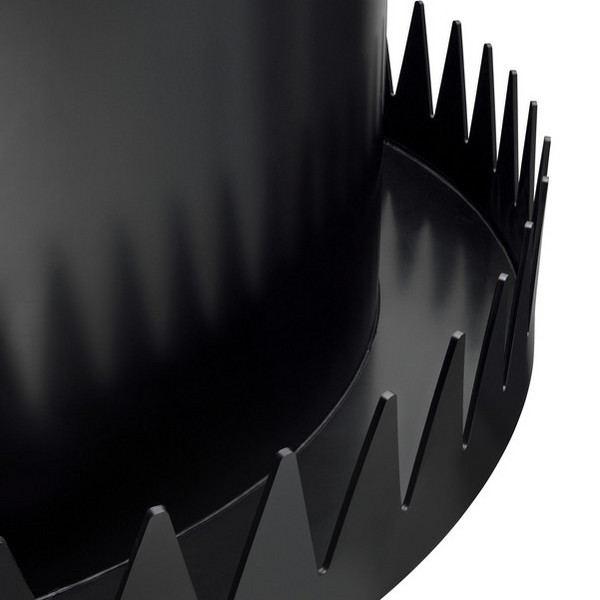

Déversoir à créneaux

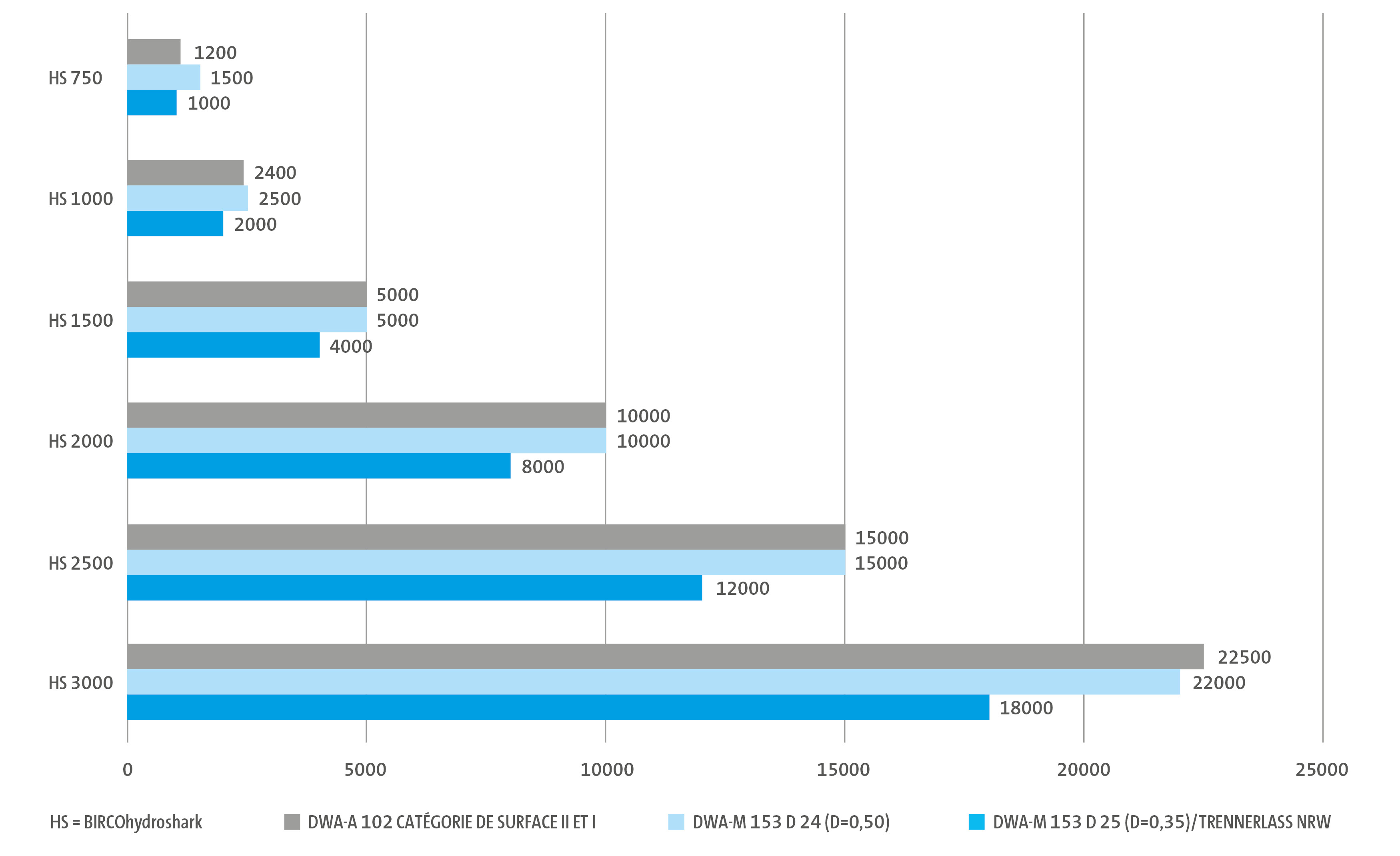

Guide de sélection du système BIRCOhydroshark
Surfaces de raccordement réalisables des différents systèmes conformément aux certifications DWA.
Les fortes précipitations se renforcent dans les zones urbaines. Afin d'éviter que le trafic et en particulier les zones logistiques ne soient paralysés, une planification minutieuse est nécessaire. Le service technique de BIRCO vous aide à choisir les bons produits. Pour cela, les paramètres les plus divers sont pris en compte :
+ Avec quels systèmes l'eau est-elle collectée ?
+ Selon quelle charge le système de filtration doit-il être calculé ? (DWA-A 102, DWA-M 153 ou DWA-A 138).
+ Que deviennent les eaux de pluie épurées ?
+ Le système de canalisation est-il conçu en conséquence ou faut-il une rétention pour prévenir les dommages occasionnés par les inondations ?
BIRCOhydroshark | Surfaces de raccordement réalisables selon les exigences DWA
Type
| Profondeur
| Diamètre
| Poids *
| Débit max.
| Débit max.
| Numéro
|
|---|---|---|---|---|---|---|
BIRCOhydroshark 750 (DN 160) | 2540 mm | 1100 mm | 3100 kg | 25 l/s | 30 l/s | 606500 |
BIRCOhydroshark 750 (DN 200) | 2540 mm | 1100 mm | 3100 kg | 25l/s | 30 l/s | 606505 |
BIRCOhydroshark 1000 (DN 200) | 2570 mm | 1300 mm | 4330 kg | 40,0 l/s | 60 l/s | 606510 |
BIRCOhydroshark 1000 (DN 250) | 2570 mm | 1300 mm | 4330 kg | 51,3 l/s | 60 l/s | 606515 |
BIRCOhydroshark 1500 (DN 315) | 2560 mm | 1800 mm | 7200 kg | 98,0 l/s | 125 l/s | 606520 |
BIRCOhydroshark 2000 (DN 315) | 2670 mm | 2300 mm | 9090 kg | 147 l/s | 250 l/s | 606530 |
BIRCOhydroshark 2000 (DN 400) | 2670 mm | 2300 mm | 9090 kg | 220 l/s | 250 l/s | 606535 |
BIRCOhydroshark 2500 (DN 400) | 2760 mm | 2800 mm | 12340 kg | 220 l/s | 375 l/s | 606540 |
BIRCOhydroshark 2500 (DN 500) | 2670 mm | 2800 mm | 12340 kg | 378 l/s | 375 l/s | 606545 |
BIRCOhydroshark 3000 (DN 500) | 2820 mm | 3300 mm | 16720 kg | 378 l/s | 560 l/s | 606550 |
BIRCOhydroshark 3000 (DN 600) | 2820 mm | 3300 mm | 16720 kg | 674 l/s | 560 l/s | 606555 |
* livré monté dans un regard béton
